MJXD-65Gالكابلات المطاطيه أُحاديه وثنائيه الأقطاب من فئة

أولاً: الإستخدامات:

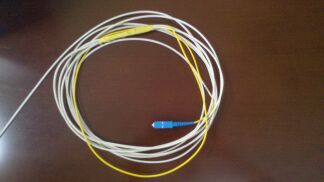

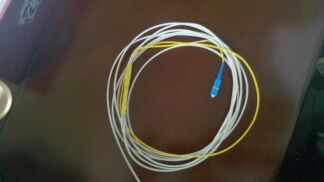

تُصنع الشركه عدة أنواع من الكابلات المطاطيه، مثل الكابلات المطاطيه أحادية وثنائية ورباعية الأقطاب، كابلات الألياف البصريه. أما الجزء الذي يغلف هذه الكابلات FTTHإضافةً إلى نوعٍ أخر من الكابلات يسمى ب ، كما تتميز هذه الكابلاتLSOH (low smoke zero halogen)فهو مصنوع من ماده تعمل على تقليل مادة بسرعة نقلها للذبذبات والتيارات الكهربائيه.

ثانياً: المواصفات:
1. قُطر الألياف البصريه يساوي 0.25 ملم.
2. حجم محطة الكابل البصري يساوي 3.0±0.10×2.0±0.10 أو 5.0±0.10×2.0±0.10 .
3. تبلغ سرعة الكابلات المطاطيه المصنوعه من مادة 100 PVCمتر/دقيقيه، بينما سرعة الكابلات المصنوعه من مادة 80 LSOHمتر/ دقيقيه.
4. ممكن صناعة بكرة الألياف على حسب طلب العميل.
5. يبلُغ حجم بكرة الألياف 25 كم أو 50 كم.
6. يبلُغ حجم FRP pay-off spool حوالي .PN 500.
7. تبلغ قوة تحمل الكابل الداخليه مابين 1-3N و 0.4-1.5N وهي قابله للتغيير.
8. تبلغ قوة تحمل الكابل الخارجيه 5-50N وهي قابله للتغيير.
9. تبلغ مواصفات بكرة take-upمابين PN400و0.PN630.
10. يبلُغ طول الكابل 28 متر، أما بالنسبه للألوان فيمكن إختيارها على حسب رغبة العميل.
11. يبلغ مركزالإرتفاع في الكابل 1000متر.
12. تبلغ دعامة الأسلاك المعدنية 400ـ630.

ثالثاً: مكونات الأجهزه:
1. مجموعة MJXD65/25 الطارده.
2. مجموعه من أحواض المياه الساخنه بعمق 3 أمتارلكلٍ منها.
3. حوض للمياه البارده بعمق 9 أمتار.
4. مجموعه واحده من chip syringe وأخرى من pay-off stand.
5. مجموعه من آلة التخزين للخطوط الأفقيه.
6. مجموعه واحده من البكره الأُحاديه للآلات الجر بقياس 550.
7. تتكون هذه الكابلات من مجموعه مزدوجه من الآلات.
8. مجموعه من نظام التحكم الكهربائي.
9. مجموعه مزدوجه من الألياف الدقيقه و FRP pay-off stands.
10. تتكون هده الكابلات من مجموعه مزدوجه من أجهزة take-up.

رابعاً: المواصفات التقنيه:

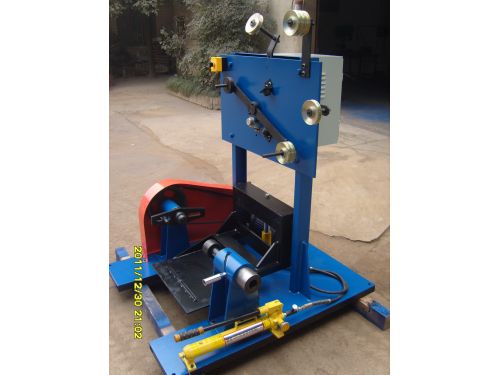

1. Self-supporting Steel Wire Pay-off Stand:
المواصفات:
1.1. تصل قوة المحرك إلى 4 كيلوواط.
1.2. ممكن لحجم بكرة الأسلاك المعدنيه ""steel wire pay-off reel أن تُصنع على حسب الطلب.
1.3. تبلغ قوة تحمل الكابل مابين N2-N1 وهي قابله للتغيير أيضاً.

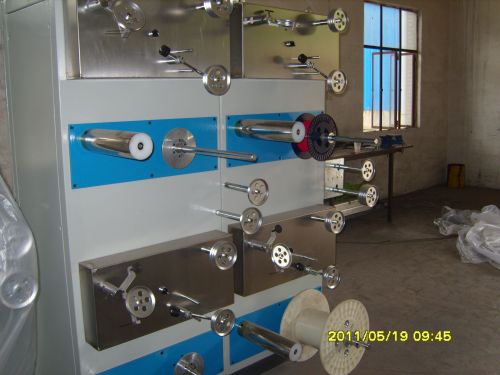

2. المسار المزدوج من Optical Pay-off Stand:
تتخذ هذه الألياف الشكل الدائري ويكون الجزء العلوي منها بشكلٍ مُفلطح بطريقة axle. هذا النوع من ألياف Optical Pay-off Stand تصل قوتها إلى 400W من محرك servo. يمكن التحكم في مجهود pay-off وذلك بتغيير حجم وموقع الوزن ليناسب عملية الإنتاج.
المواصفات:
2.1. قُطر الألياف البصريه يساوي 0.25 ملم.
2.2. تبلغ سرعة Pay-off 150مترفي الدقيقيه الواحده.
2.3. يبلغ حجم بكرة الألياف ما بين 25 كم و50 كم.
2.4. يبلغ حجم الضغط N1.5-N0.4.

3. أسلاك FRP المعدنيه:
تتخذ هذه الأسلاك أشكالاً على هيئة أقواس مع وجود pay-off وذراع التحكم المتأرجح. ومع مرو التيار الكهربائي داخل الاسلاك المعدنيه يُرسل الذراع المتأرجح إشارات إلى باقي أجزاء الجهاز للتحرك والتحكم بكمية بضغط التيار.
المواصفات:
3.1. يبلغ قطر FRP ما بين 0.6ملم و 0.9ملم.
3.2. يبلغ حجم بكرة FRP PN400.
3.3. تبلغ سرعة Pay-off 150مترفي الدقيقيه الواحده.
3.4. يبلغ حجم الضغط . N20- N1

4. MJXD65-25 extruder:
تُصنع الأجهزة من فئة MJXD65-25 من مواد 38CrMoALA التي تزيد من جودة وفاعليه المواد البلاستيكيه في أقطاب الأسلاك. تكون هذه الآله مجهزه ببراغي خاصه من نوع BM لإستخدامها في PVC و LSZH، يحتاج المحرك إلى تيار كهربائي مباشر بقوة 18.5 كيلوواط.
المواصفات:
4.2. براغي BM الخاصه لكابلات PVC و LSZH.
4.3. يصل قطر البرغي الواحد إلى 50 ملم.
4.4. تبلغ قوة المحرك 22 كيلوواط.
4.5. تبلغ سرعة المفك ما بين 15 و 120 لفه في الدقيقه الواحده.

5. أحواض المياه الساخنه:
تتكون أحواض المياه الساخنه من معادن عالية الجودهلمقاومة الصدأ كالفولاذ وهي مُصممه لنقل المياه بسهوله ويسرلمسافة 500متر.

6. خزانات المياه الساخنه:
صُنِعت خزانات المياه الساخنه من معدن الفولاذ المقاوم للصدأ وبمساحه قدرها 0.2 متر مكعب، كما تحتوي الخزانات على أنظمة التبريد والتسخين للتحكم بحرارة المياه بالإضافه وجود مضخة تكرير المياه.
مواصفات الخزانات:
6.1. قوة تسخين المياه تساوي 3KWX2.
6.2. ممكن أن تصل درجة الحراره إلى 85ْ س.
6.3. لها القدره لتحلية المياه بمقدار70 لترفي الدقيقه الواحده.

7. أحواض المياه البارده:
تُصنع أحواض المياه البارده من معادن مقاومه للصدأ وعمق كلأً منها 9 أمتار.

8. :Chip Syringe
تُستخدم حقنة الرقائق للألياف البصريه الناعمه، وتُبنى شكل الحقنه هذه على أساس ال الجزء المفتوح والممغلق لتسهيل عملياتها. وعندما تعبأ الحقنه بالهواء يخرج من مساماتها بدون إصدار أي صوت.

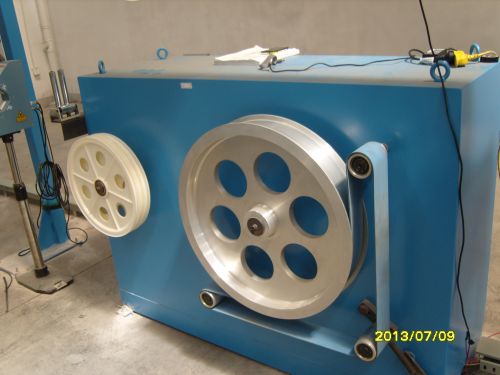

9. عجلة الجر الأحاديه من نوع 550:
تتخذ هذه الآله شكل الكابينه، يبلغ قطرعجلة الجر الخارجي المصنوع من معدن الألمنيوم 550، كما يمكن أن يعدل الجنزير باليد تقدر قوة الجهد اللازم للجر100N.
المواصفات:
9.1. تبلغ قوة السحب 150 مترلكل دقيقه.
9.2. تبلغ قوة الجر المحرك .3LW

10. آلة التخزين الأفقيه:
تمر الكابلات خلال عجلات الآله وتنتج عنها بعض القوى المغناطيسيه والكهربائيه التي تؤدي كنتيجه إلى دوران المحرك.

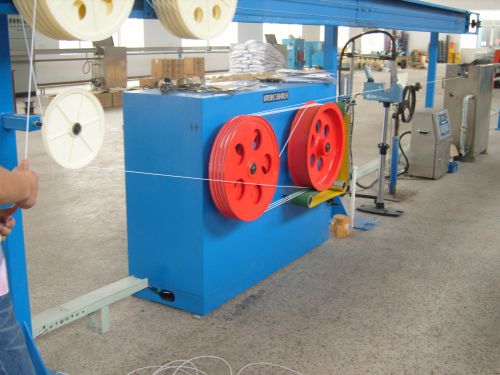

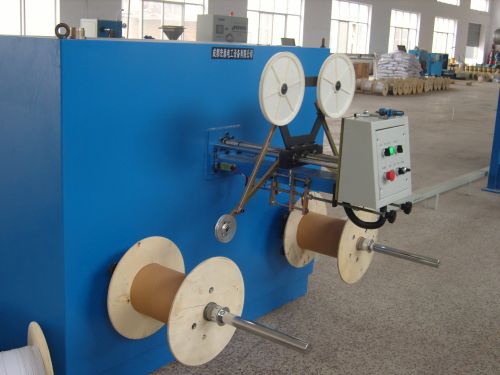

11. عجلة Take-up الثنائيه:
عادةً ما تتكون هذه الآله من أجزاء عجلة take-up، و pay-off، وغيرها من الأجزاء. تأخذ النوعيه الثابته من عجلة take-up شكل axle fast stuck وأيضاً تتألف من عدة موجات، بينما تعمل آلة Pay-off بنظام محرك servo.
المواصفات:
11.1. يبلغ طول الخزان 80 متر.
11.2. يبلغ حجم قطر البكره 270 ملم وعرض الاخزان الواحد .4+0.1mm.
11.3. تبلغ قوة المُحرك 1.1كيلوواط.

خامساً: الأجزاء الكهربائيه:
تُعتير الأجزاء الكهربائيه المُستخدمه في هذه الآلات من أحدث الأجهزه الكهربائيه الموجوده في الأسواق، تستخدم لشاشاتها شاشات IPC باللمس، اما بالنسبه لأجهزة التحكم فتستخدم ماكينات S7200 من فئةC PL
